O medidor de potência óptica PON-K2 10G EPON/XGPON pode medir o valor de potência dos sinais de uplink e downlink das redes GPON / EPON e XGPON / XGSPON, incluindo a potência do sinal de uplink 1270nm / 1310nm. A potência do sinal de downlink de 1490nm / 1577nm é medida por onda dividida.
Ao mesmo tempo, integra as três funções de localização visual de falhas, sequência de cabos RJ45 e teste de busca de linha em um só equipamento. Pode medir todos os sinais PON e também cada comprimento de onda separadamente — a escolha ideal para engenharia, construção e manutenção de rede PON.
Ao definir diferentes limites correspondentes a diferentes comprimentos de onda, o medidor possui função de detecção de certificação de fibra PASS/FAIL, garantindo que provedores verifiquem a conectividade da rede e que empreiteiros disponham de ferramentas de certificação de alto nível para entregar projetos confiáveis.

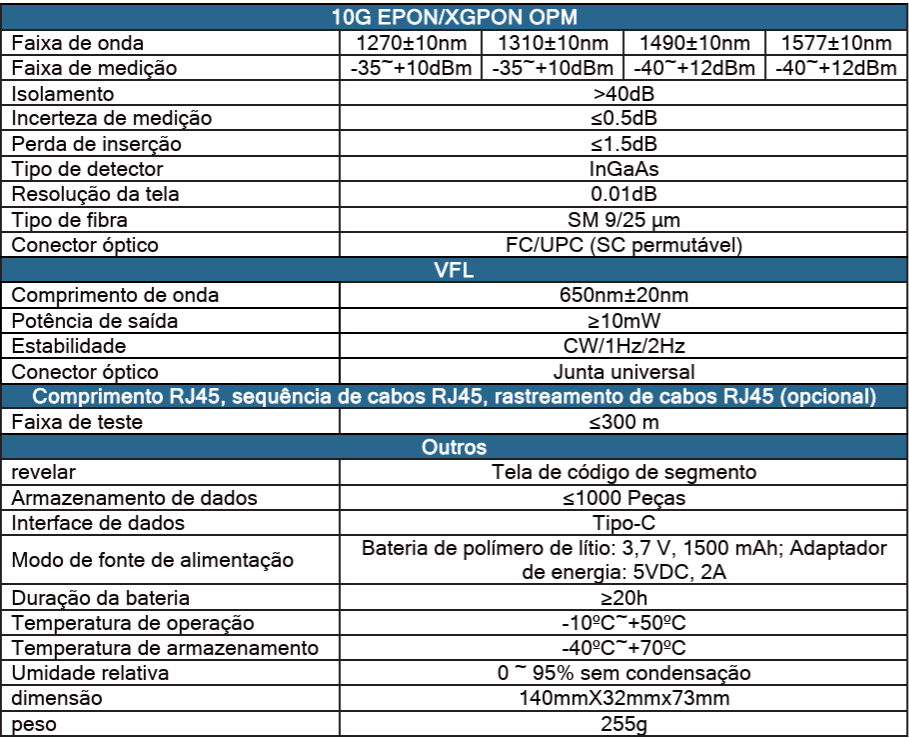

Especificações completas e conteúdo da embalagem do medidor PON-K2.
Medidor de potência óptica com detecção InGaAs, conector FC/UPC (SC permutável) e resolução de 0,01 dB.
| Faixa de onda | 1270±10 · 1310±10 · 1490±10 · 1577±10 nm |
|---|---|
| Faixa de medição | −35~+10 dBm · −35~+10 dBm · −40~+12 dBm · −40~+12 dBm |
| Isolamento | > 40 dB |
| Incerteza de medição | ≤ 0,5 dB |
| Perda de inserção | ≤ 1,5 dB |
| Tipo de detector | InGaAs |
| Resolução da tela | 0,01 dB |
| Tipo de fibra | SM 9/125 µm |
| Conector óptico | FC/UPC SC permutável |
| Comprimento de onda | 650 nm ± 20 nm |
|---|---|
| Potência de saída | ≥ 10 mW |
| Estabilidade | CW / 1 Hz / 2 Hz |
| Conector óptico | Junta universal |
| Funções | Comprimento · sequência · rastreamento de cabos RJ45 |
|---|---|
| Faixa de teste | ≤ 300 m |
| Display | Tela de código de segmento |
|---|---|
| Armazenamento de dados | ≤ 1.000 registros |
| Interface de dados | USB Type-C |
| Alimentação | Li-ion 3,7 V · 1.500 mAh · adaptador 5 VDC / 2 A |
| Autonomia | ≥ 20 h |
| Temp. operação | −10 °C ~ +50 °C |
|---|---|
| Temp. armazenamento | −40 °C ~ +70 °C |
| Umidade relativa | 0 ~ 95 % (sem condensação) |
| Dimensões (L × A × P) | 140 × 32 × 73 mm |
| Peso | 255 g |

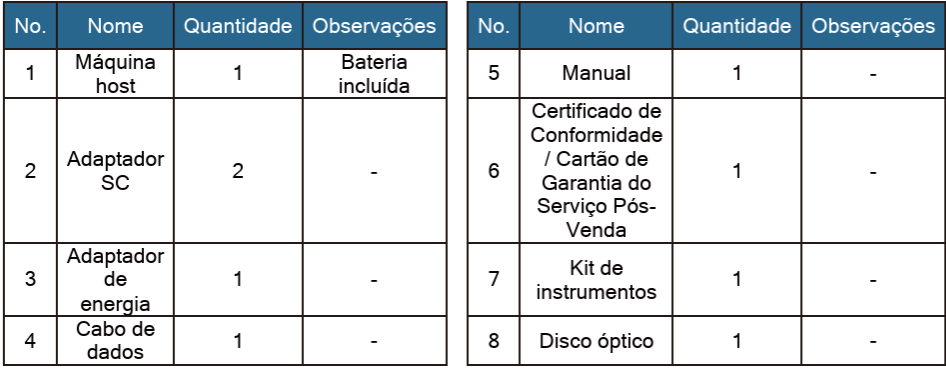

Todos os itens inclusos na configuração padrão do medidor PON-K2 para operação em campo.
| Nº | Item | Qtd. | Observações |
|---|---|---|---|
| 01 | Máquina hostMedidor PON-K2 com bateria integrada | 1 | Bateria incluída |
| 02 | Adaptador SCConector óptico permutável | 2 | — |
| 03 | Adaptador de energia5 VDC / 2 A | 1 | — |
| 04 | Cabo de dadosUSB Type-C | 1 | — |
| 05 | ManualGuia de operação | 1 | — |
| 06 | Certificado de conformidadeCartão de garantia pós-venda | 1 | — |
| 07 | Kit de instrumentosAcessórios de campo | 1 | — |
| 08 | Disco ópticoLimpeza de conectores | 1 | — |
